Сапфир

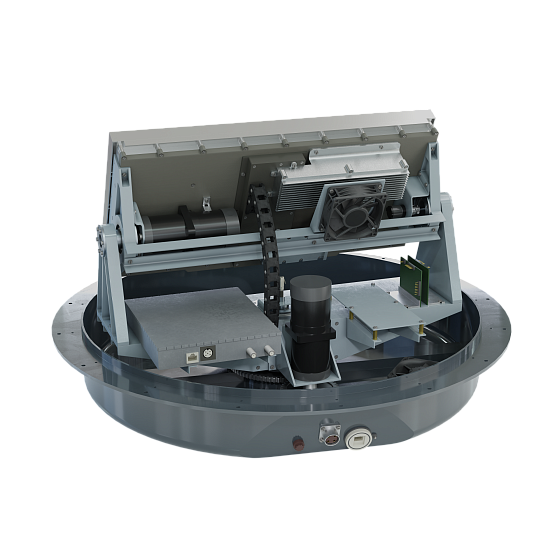

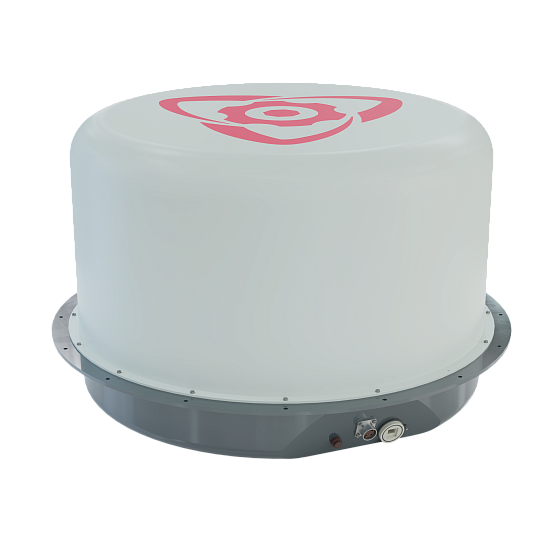

«Сапфир» — спутниковый терминал разработки АО «ЗАСЛОН», работающий в Ku-диапазоне, идеальный выбор в качестве высокопроизводительного отдельно стоящего терминала связи, либо зависимого резервного решения для системы VSAT.

Основное достоинство станции спутниковой связи САПФИР с ФМШПС модемом и её отличие от подвижных станций VSAT заключается в обеспечении устойчивой связи в движении и в сложной помеховой обстановке – ЛЭП, дорожные столбы и конструкции, кроны деревьев, осадки, промышленные и прочие активные помехи, уровень которых может на несколько порядков превышать уровень передаваемого сигнала.

В модеме реализована инновационная технология сочетания фазоманипулированных широкополосных сигналов (ФМШПС/DSSS) с ортогонально-кодовым мультиплексированием (OСDM) каналов, обеспечивающая эффективную обработку шумоподобных сигналов (ШПС).

Основные характеристики

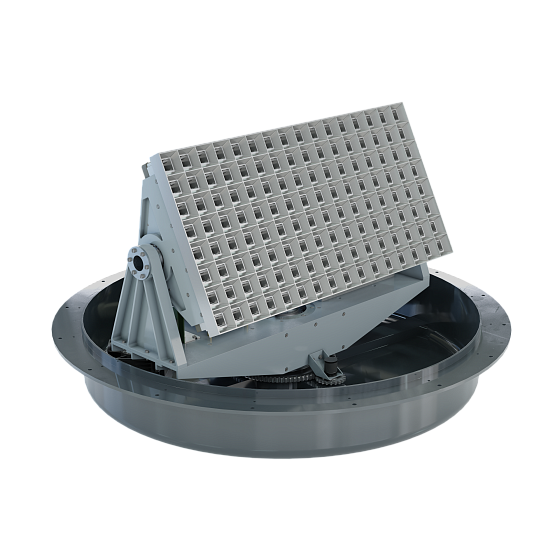

Размер антенного полотна 480х242 мм
Размер терминала Ø670х400 мм
Диапазон приема-передачи Ku (10,7-12,75/13,75-14,5)
Тип поляризации линейная линейная
Масса (вес) 10 – 15 кг
Тип терминала мобильный

Изменения параметров формируемого
ШПС - канала связи, в зависимости от применяемого
Kss (коэффициента расширения спектра)

Kss (расширения спектра) 16 160 340 680
F (полоса частот) -12 МГц 635 кбит/с 63,5 кбит/с 30 кбит/с 15 кбит/с
F (полоса частот) - 24 МГц 1,27 Мбит/с 127 кбит/с 60 кбит/с 30 кбит/с
F (полоса частот) - 36 МГц 1,90 Мбит/с 190,5 кбит/с 90 кбит/с 45 кбит/с
F (полоса частот) - 48 МГц 2,54 Мбит/с 254 кбит/с 120 кбит/с 60 кбит/с
SNR (сигнал/шум) - 9,3 dB - 19,3 dB - 22,6dB - 25,6 dB
NS (скрытность) 0,50 dB 0,050 dB 0,024 dB 0,012 dB
KN (число каналов) ДО 4 до 40 ДО 85 до 170
